○ 高性價比的分布光度計
○ 高精度的角度編碼器
○ 標準級恒溫探測器

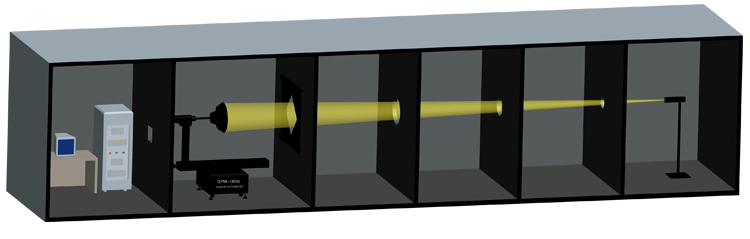

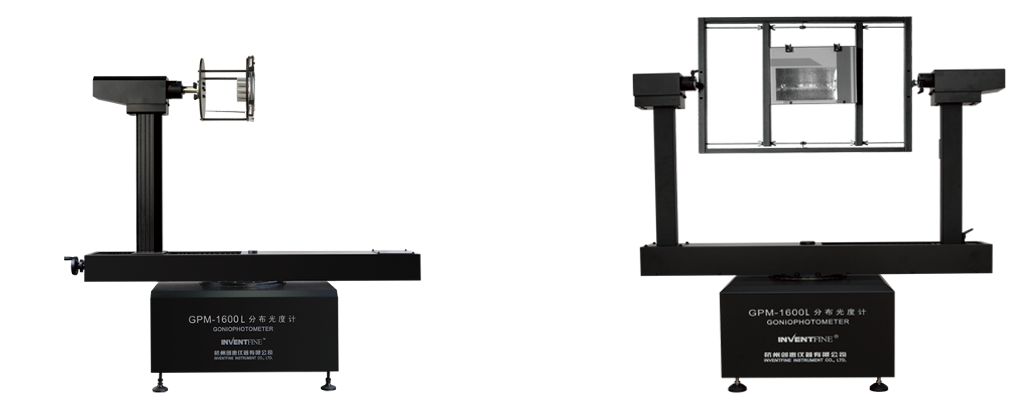

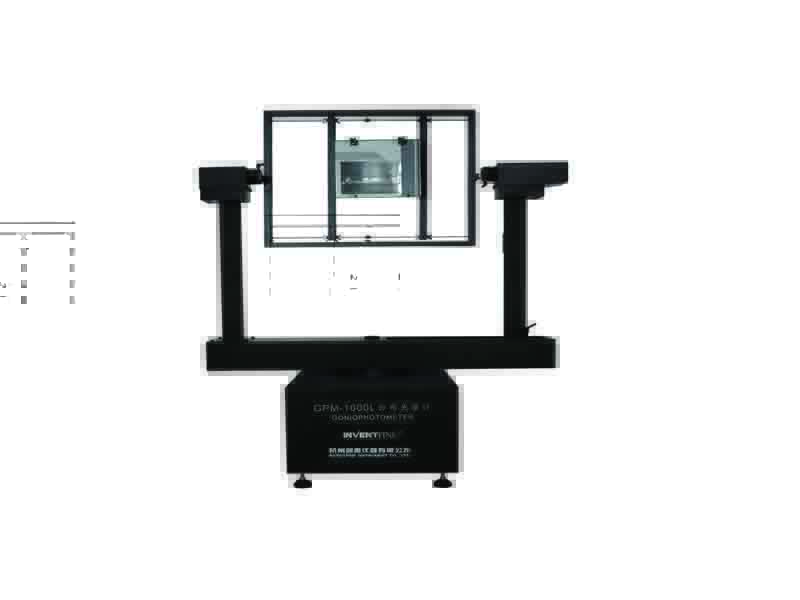

GPM-1600(L)分布光度計系統由主機、控制柜和探測器組成,實現對光源或燈具空間各個方向上的光強、空間顏色分布、平均顏色特性及空間顏色不均勻性測量。可同時實現CIE標準 B-β和C-γ測量方案。
測量參數與GPM-1800B完全相同。
C-γ測量 B-β測量
測量參數
空間光強分布、任意截面上的光強分布曲線(可分別用直角坐標系或極坐標系顯示)、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通量、下射光通量、燈具總光通量、有效光通量 、利用系數以及通過創惠的數字電參數測量?jī)x同時實現電壓、電流、功率、功率因數等電性能參數測量,并生成完整的燈具光電性能參數報告。

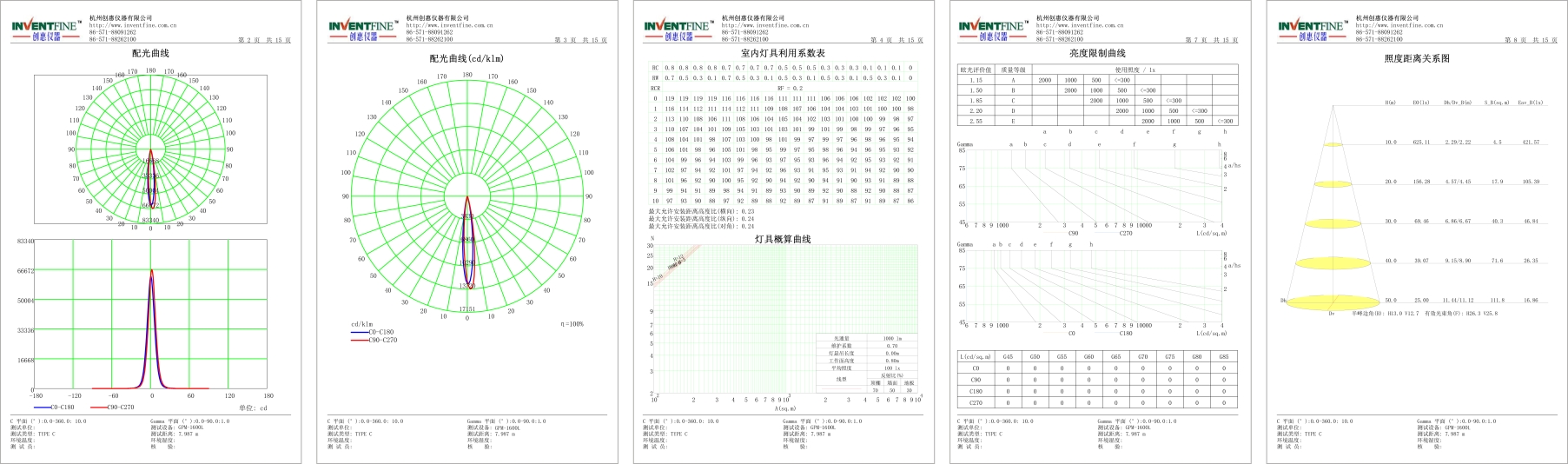

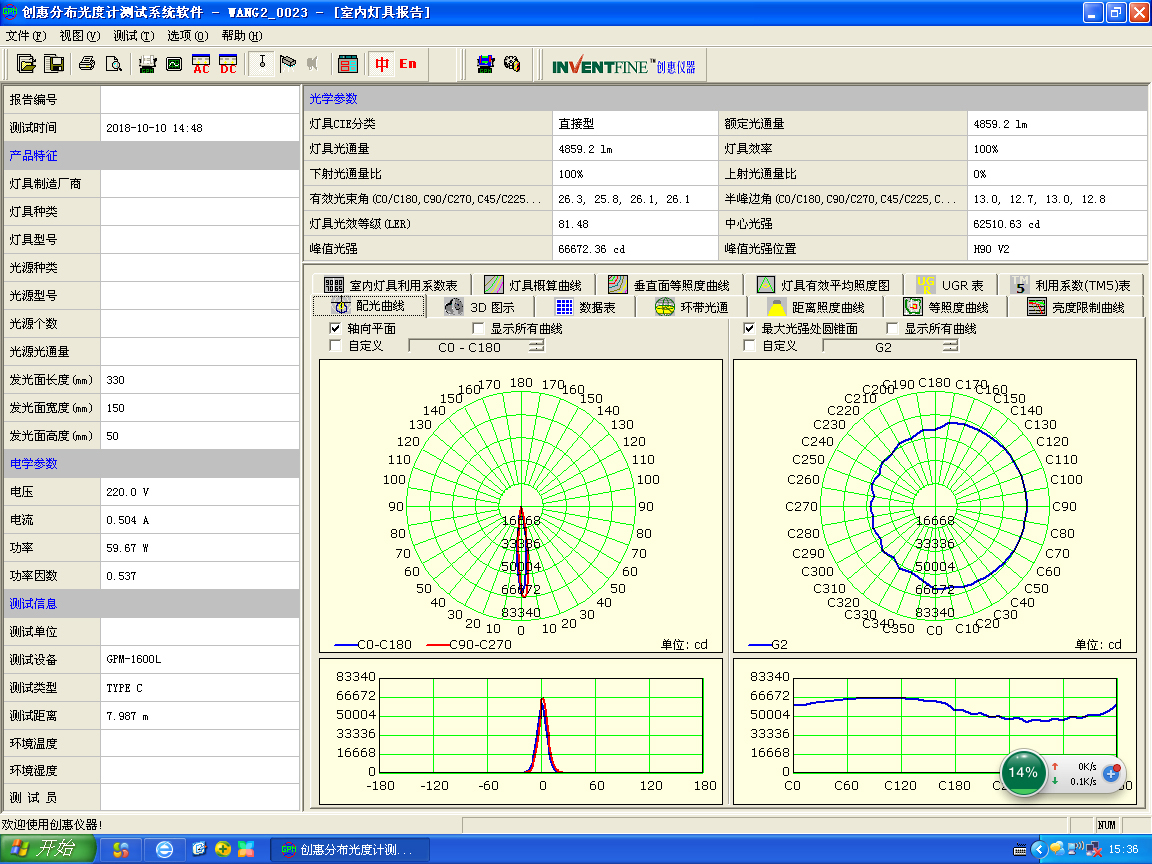

測量報告
輸出文件格式
*.CIE CIE
*.IES IESNA
*.IDT EULUMDAT
*.CIB CIEBSE
*.TM4 CIEBSE
*.CEN DIN
*.CSV EXCEL
......
>被測燈具可繞垂直軸和水平軸轉動,轉動范圍:±180°(或 0-360°)
>角度精度:0.2度,傳動角度分辨率:0.1度;
>光度測量范圍
照度:0.01lx-10000lx 光強:1cd-107cd(探頭);
>光度測量精度 :2% (標準光源下);
>雜散光:≤ 0.1%
>被測對象(含燈具和夾具)的最大允許尺寸:
B-β方案:1160mm(寬)×1600mm(高)
C-γ方案:Φ1600mm(直徑)×580mm(深)
>被測對象(含燈具和夾具)的最大質量:30kg
>被測燈具最大電流<10A
>工作電源
① 供電電壓:AC 220V±5%(出口產品按用戶要求設計)
② 電源頻率:50Hz/60Hz
③ 功耗:靜態150VA,動態250VA;
>工作環境要求
① 工作環境溫度:0~35℃
②正常測量最佳溫度:25±2℃
③ 相對濕度:小于70%(無結露,建議安裝空調)
高性價比的分布光度計
高精度的角度編碼器
標準級恒溫探測器

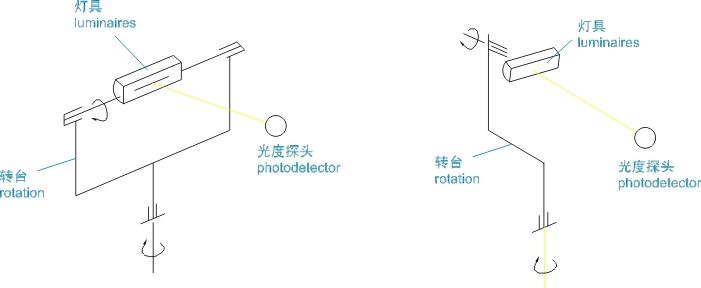

工作原理

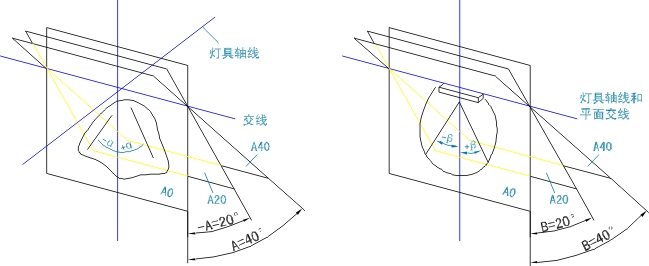

測量平面
GB/T 9467-2008, “室內燈具光度測試”
GB/T 9468-1988, “道路照明燈具光度測試”
GB/T 7002-2008,“投光照明燈具光度測試”
LB/T 001-2008 “整體式LED路燈的測量方法”
GB/T 24824-2009 “普通照明用LED模塊測量方法”CIE Pub. NO.70, “The Measurment of Absolute Luminous Intensity Distributions”
CIE DIV.Ⅱ-TC10, “Photometry of Luminaires”
CIE Pub.NO.76, “Photometry-the CIE Sytstem of Physical Photometry”
CIE 121-1996 “The Photometry of Goniophotometer of Luminaries”
IESNA LM-75 “Goniophotometer Types and Photometric Coordinates”
IESNA LM-79 “Electrical and Photometric Measurements of Solid-state Lighting Products”
IESNA-1971(73-96),“IES Practical Guide to Photometry”
IESNA 61341 “Method of Measurement of Center Beam Intensity and Beam Angle(s) of Reflector Lamp”
...
根據CIE、IESNA、國家標準等要求,用于測量室內照明燈具、投光燈具、道路照明燈具的空間光強分布及多種光度參數。
